1, उत्पाद परिचय
क्लैड ट्यूबशीट मुख्य रूप से हीट एक्सचेंजर्स और दबाव वाहिकाओं के लिए है, विस्फोट बंधित विधि का उपयोग करके, शीर्ष परत और आधार परत एक साथ बन सकती है, और विस्फोट विधि 2 या अधिक प्रकार की विभिन्न धातुओं के बीच ताकत को मजबूत बनाती है।

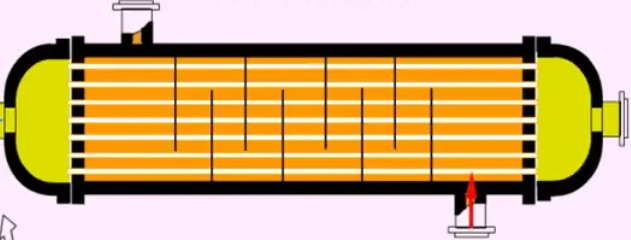

1. शेल और ट्यूब हीट एक्सचेंजर
शेल और ट्यूब हीट एक्सचेंजर, जिसे ट्यूब और ट्यूब हीट एक्सचेंजर के रूप में भी जाना जाता है। यह एक विभाजन प्रकार का हीट एक्सचेंजर है जिसमें ट्यूब बंडल की दीवार हीट ट्रांसफर सतह के रूप में शेल में संलग्न होती है। इस प्रकार के हीट एक्सचेंजर में एक सरल संरचना, विश्वसनीय संचालन होता है, और इसे विभिन्न संरचनात्मक सामग्रियों (मुख्य रूप से धातु सामग्री) से बनाया जा सकता है। इसका उपयोग उच्च तापमान और दबाव पर किया जा सकता है और वर्तमान में यह सबसे व्यापक रूप से उपयोग किया जाने वाला प्रकार है।
2. फिक्स्ड ट्यूब प्लेट हीट एक्सचेंजर
स्थिर ट्यूब प्लेट की दो अंतिम ट्यूब प्लेटें शेल के साथ एकीकृत होती हैं। इसलिए, इसमें सरल संरचना और कम लागत के फायदे हैं, लेकिन शेल पक्ष को साफ करना और बनाए रखना मुश्किल है। खोल के अंदर का तरल पदार्थ साफ और गैर स्केलिंग सामग्री होना चाहिए।
जब दो तरल पदार्थों के बीच तापमान का अंतर बड़ा होता है, तो थर्मल मुआवजे पर विचार किया जाना चाहिए। शेल पर उचित स्थान पर एक क्षतिपूर्ति रिंग को वेल्ड करें, और जब शेल और ट्यूब बंडल अलग-अलग विस्तारित होते हैं, तो क्षतिपूर्ति रिंग शेल और ट्यूब बंडल के थर्मल विस्तार की विभिन्न डिग्री के अनुकूल होने के लिए लोचदार विरूपण से गुजरेगी। यह क्षतिपूर्ति विधि सरल है, लेकिन यह उन स्थितियों के लिए उपयुक्त नहीं है जहां दो धाराओं के बीच तापमान का अंतर बहुत बड़ा है (70 डिग्री से अधिक नहीं) और शेल पक्ष में द्रव का दबाव बहुत अधिक है।
3. फ्लोटिंग हेड हीट एक्सचेंजर
फ्लोटिंग हेड हीट एक्सचेंजर में ट्यूब प्लेट का एक सिरा होता है जो बाहरी आवरण से जुड़ा नहीं होता है और अक्षीय दिशा में स्वतंत्र रूप से तैर सकता है। यह संरचना न केवल थर्मल तनाव के प्रभाव को पूरी तरह से समाप्त कर देती है, बल्कि निश्चित अंत ट्यूब प्लेट और शेल के बीच निकला हुआ किनारा कनेक्शन के कारण पूरे ट्यूब बंडल को शेल से निकालने की अनुमति देती है, जिससे इसे साफ करना और बनाए रखना आसान हो जाता है। इसलिए, फ्लोटिंग हेड हीट एक्सचेंजर्स का व्यापक रूप से उपयोग किया जाता है, लेकिन उनकी संरचना अपेक्षाकृत जटिल है और उनकी लागत अधिक है।
4. यू-आकार का ट्यूब हीट एक्सचेंजर
यू-आकार का ट्यूब हीट एक्सचेंजर उच्च तापमान, उच्च दबाव और उच्च तापमान अंतर के लिए उपयुक्त एकमात्र हीट एक्सचेंजर है। प्रत्येक पाइप को यू-आकार में मोड़ा गया है, और इनलेट और आउटलेट को एक ही पाइप प्लेट के दोनों किनारों पर स्थापित किया गया है। सिर को एक विभाजन द्वारा दो कक्षों में विभाजित किया गया है। इस तरह, प्रत्येक ट्यूब अन्य ट्यूबों और कोशों से संबंधित हुए बिना स्वतंत्र रूप से विस्तार और संकुचन कर सकती है। इस प्रकार के हीट एक्सचेंजर में फ्लोटिंग हेड प्रकार की तुलना में सरल संरचना और हल्का वजन होता है, लेकिन ट्यूब साइड को साफ करना आसान नहीं होता है और यह केवल स्वच्छ और गैर-स्केलिंग तरल पदार्थ, जैसे उच्च दबाव वाली गैसों के साथ हीट एक्सचेंज के लिए उपयुक्त है।
5. पैकिंग बॉक्स फ्लोटिंग हेड हीट एक्सचेंजर
पैकिंग बॉक्स प्रकार फ्लोटिंग हेड हीट एक्सचेंजर फ्लोटिंग हेड हीट एक्सचेंजर की एक संशोधित संरचना है, जो मूल रूप से शेल साइड के अंदर रखे गए फ्लोटिंग हेड को बाहर की ओर ले जाती है और शेल साइड के अंदर माध्यम के रिसाव को रोकने के लिए पैकिंग बॉक्स का उपयोग करती है। संरचनात्मक विशेषता यह है कि ट्यूब प्लेट का केवल एक सिरा शेल से निश्चित रूप से जुड़ा होता है, और दूसरा सिरा एक स्टफिंग बॉक्स से सील किया जाता है। ट्यूब बंडल शेल दीवार और ट्यूब दीवार के बीच तापमान अंतर के कारण होने वाले थर्मल तनाव उत्पन्न किए बिना स्वतंत्र रूप से विस्तार और अनुबंध कर सकता है।
टाइटेनियम क्लैड परत: SB265 GR1;GR2;GR7;GR12
आधार परत: स्टेनलेस स्टील; इस्पात; फोर्जिंग, आदि।
आयाम:
ट्यूब शीट की मोटाई 10 मिमी से 500 मिमी तक
डीआईए 300 मिमी से 4500 मिमी तक।
